研制两种“利器” 缩短低压配电柜带电更换开关作业时间

发布时间:2024年10月16日17:15 来源:

荆楚网(湖北日报网) 通讯员 周志勇

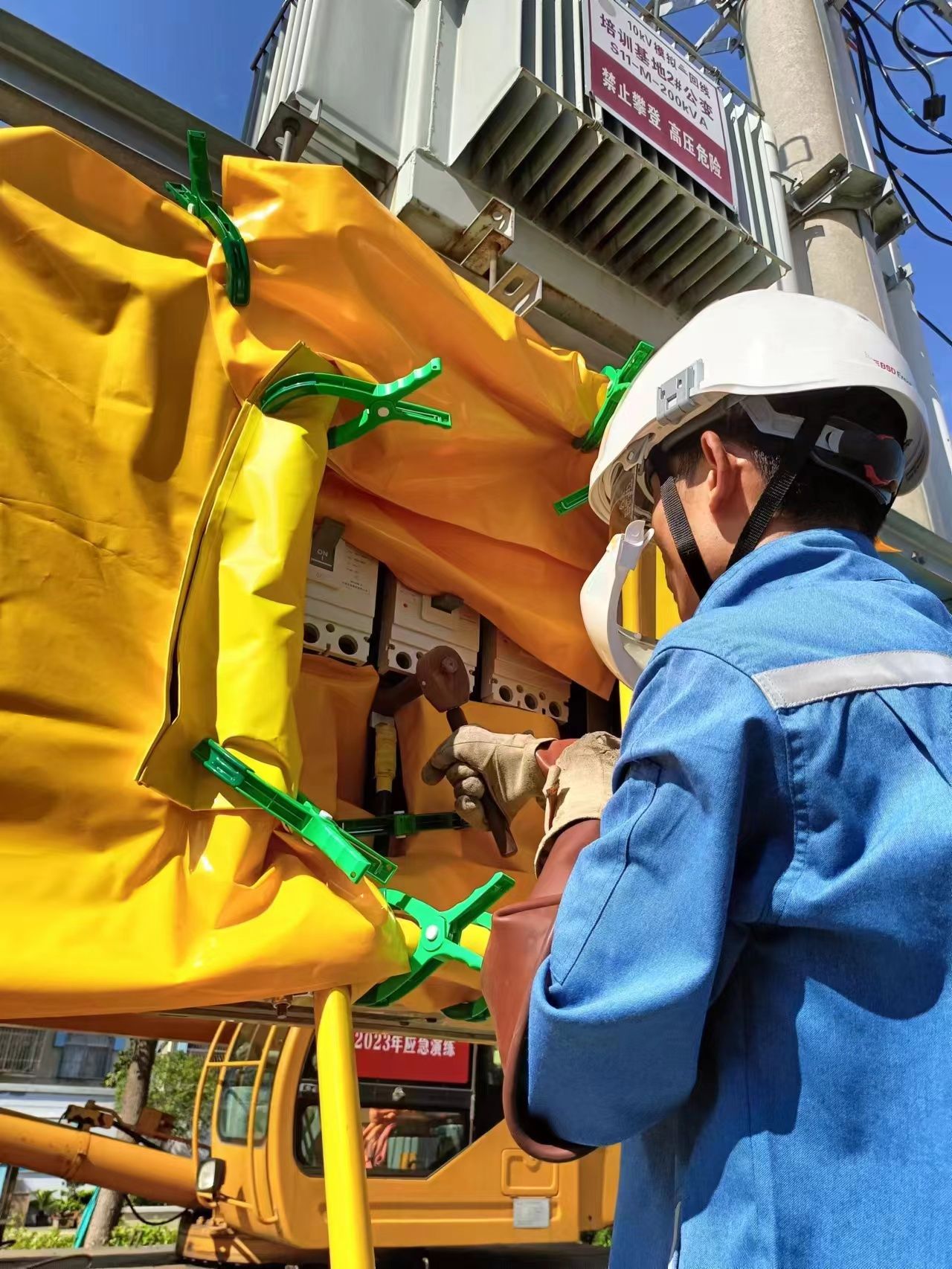

10月16日,在湖北潜江市总口管理区总电砖瓦厂台区现场,湖北潜江市供电公司配网带电作业班使用该公司“火炬”QC小组研制的新式工具,完成了带电作业任务。相比以前,作业时长减少了45分钟。

这两种新式工具是低压母排绝缘罩专用安装钳和异形棘轮分体扳手。

近年来,潜江市供电公司大力推广0.4千伏配网不停电作业,更换配电柜0.4千伏负荷开关作业复杂,绝缘遮蔽、拆卸、安装用时长,效率低。

“配电柜内元器件分布密集,空间狭小,使用普通扳手,安装、拆卸费时费力。”潜江市供电公司配网带电作业班班长杨军说。

今年年初,潜江市供电公司“火炬”QC小组负责人张刚得到消息后,将缩短0.4千伏配电柜带电更换负荷开关时长作为攻关课题,带领成员分析带电更换负荷开关的六个环节,收集统计该项带电作业案例,对每个环节用时列表分析,发现配电器绝缘遮蔽和开关拆除安装两项工序耗时大,平均用时占比分别为38.2%和39.7%。

“缩短这两项工序作业时长,提高带电作业效率。”张刚日夜苦思冥想,寻找破解课题的思路和方法。

张刚带领成员开展调查研究,与带电作业班员工交谈,了解操作步骤,实地查看作业环境及工具,从人员、工具、设备、环境四个方面深入分析两项工序耗时原因,终于找到两项工序耗时长的症结——无专用的绝缘遮蔽工具和无专用的拆装开关工具。

工欲善其事,必先利其器。张刚决心设计一种专用工具,降低安装难度,提高安装速度。他利用力的相互作用原理,改造普通尖嘴钳,将一个钳尖锯断20毫米,在锯断折处焊接一个10毫米的螺母,上下压缩产生圆形中空,用力夹紧钳口将纽扣摁进固定孔。

经过改造、焊接、打磨和测试,一种低压母排绝缘罩专用安装钳便制作好了。2024年2月,带电班成员使用该安装钳安装绝缘罩,作业时长由原来的61.5分动降至11.1分钟,效率提升近四倍。该钳适用于柱上开关、避雷器、刀闸等任何型号绝缘罩安装。

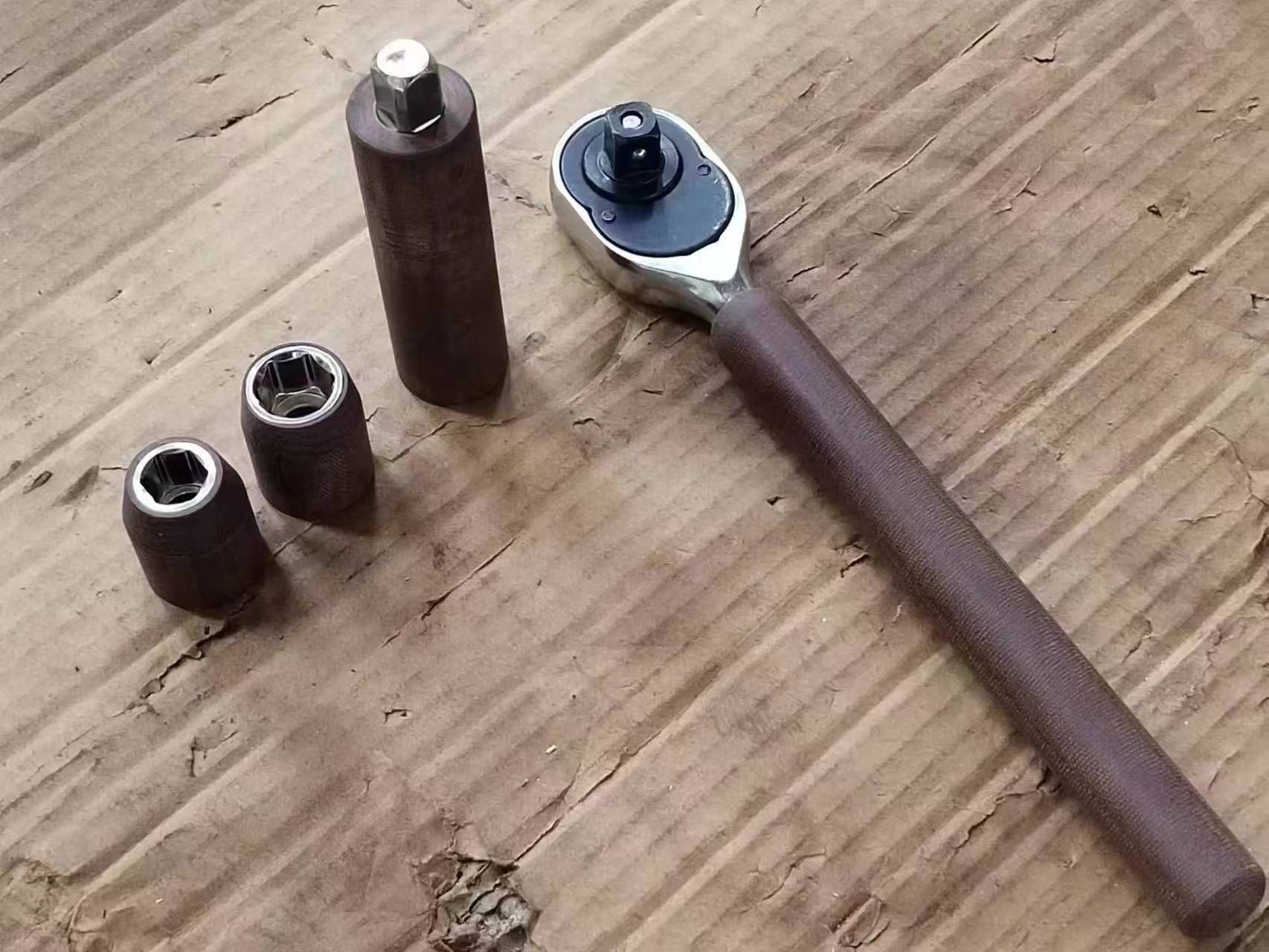

尝到绝缘罩安装钳研制成功的甜头后,张刚信心十足,一头扎进开关螺栓拆装扳手的设计中。他与小组成员深入研究,决定设计一种棘轮分体绝缘扳手。这种扳手包括棘轮头和可伸缩手柄两部分。根据开关常见的螺母型号,设计制作相应尺寸的棘轮头;结合配电柜的狭小空间,将扳手手柄设计为可伸缩调节的绝缘手柄。

棘轮头包括主体件、梅花套、弹簧及旋转钮。使用时,套上棘轮头,可完成螺母拧紧或旋松。

2024年2月,潜江市供电公司配网带电作业班使用异型棘轮分体绝缘扳手,更换配电拒负荷开关,用时从原来的64.5分钟降至12.2分钟,效率提升近四倍。这种扳手适用于任何型号的配电柜负荷开关拆装。3月,张刚带领团队研制发明的两种带电作业工具,优化了0.4千伏带电更换配电柜开关作业流程,让作业更安全,更高效。

这两种工具使用方法简单,便于携带,已在荆州供电公司带电作业班组全面推广应用。今年6月,《缩短0.4千伏配电柜内带更换负荷开关的作业时间》成果获得荆州市质量管理小组活动成果发布一等奖。潜江市供电公司火炬QC小组也被湖北省质量协会、湖北省总工会和湖北省妇女联合会树立为湖北省优秀质量管理实践标杆。
